Стержневые системы заземления применяют для формирования вертикальных заземлителей на частных, коммерческих и промышленных объектах. На практике используют муфтовые и безмуфтовые стержни заземления. Оба варианта позволяют наращивать глубину заземлителя, но отличаются способом соединения отдельных элементов, требованиями к монтажу и поведением соединения при погружении в грунт.

Конструкция муфтовой системы

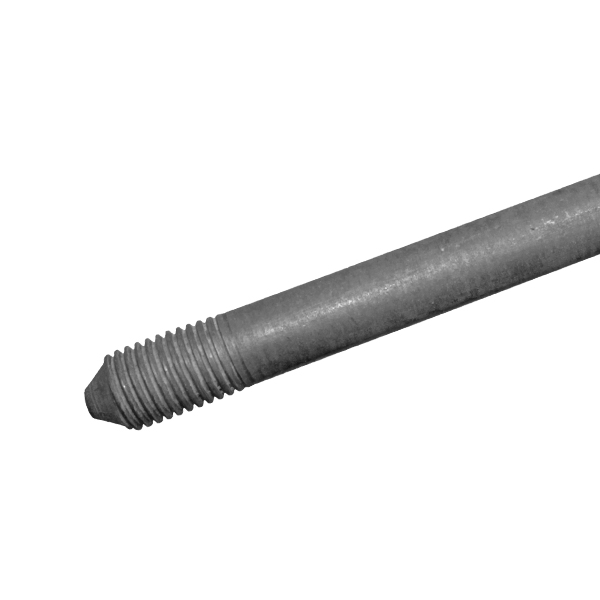

В муфтовой системе отдельные стержни соединяются при помощи специальных резьбовых муфт. На концах элементов выполняется резьба, которая позволяет последовательно наращивать общую длину заземлителя.

Основное преимущество такой конструкции заключается в понятном и контролируемом способе соединения. Каждый следующий стержень присоединяется к предыдущему через муфту, после чего система продолжает заглубляться.

Как устроены безмуфтовые стержни заземления

Безмуфтовая система не требует отдельного соединительного элемента. Стержни соединяются между собой непосредственно за счет конструктивной формы концов.

Такое решение уменьшает количество отдельных деталей и позволяет ускорить последовательное наращивание. При этом к геометрии соединяемых элементов предъявляются высокие требования, поскольку соединение должно сохранять механическую прочность при ударной нагрузке во время монтажа.

Разница при монтаже

При работе с муфтовой системой монтажник последовательно устанавливает стержень, муфту и следующий элемент. Необходимо следить за чистотой резьбы и правильностью соединения. Загрязнение или повреждение резьбовой части может затруднить сборку.

При использовании стержней заземления без муфт количество операций сокращается. Однако качество соединения по-прежнему зависит от точности установки и правильного приложения усилия при заглублении.

Передача ударной нагрузки

Во время монтажа стержень испытывает значительную осевую нагрузку. Она передается от монтажного инструмента через все соединенные элементы к нижней части заземлителя.

В муфтовой системе нагрузка проходит через соединительную муфту. В безмуфтовой конструкции она передается непосредственно через сопрягаемые части стержней. Поэтому качество материала и точность изготовления соединения имеют большое значение для обоих вариантов.

Риск повреждения соединений

Основная проблема при неправильном монтаже заключается в деформации соединительных участков. У муфтового варианта может быть повреждена резьба или сама муфта. У безмуфтовой системы возможно нарушение посадки соединения.

Особенно высокие нагрузки возникают в плотных грунтах и при наличии каменистых включений. Если сопротивление погружению резко увеличивается, продолжение монтажа с чрезмерным усилием может привести к повреждению системы.

Глубина установки

Оба типа позволяют формировать заземлитель значительной длины. Фактическая глубина определяется не столько способом соединения, сколько характеристиками грунта, диаметром стержня и возможностями монтажного оборудования.

Перед началом работ желательно оценить состав почвы и расположение подземных коммуникаций. Наращивание стержней без предварительной оценки участка повышает риск столкновения с препятствием на глубине.

Электрическая непрерывность соединения

Соединение между отдельными элементами должно обеспечивать не только механическую, но и электрическую непрерывность. Повышенное переходное сопротивление между секциями ухудшает работу всей системы.

Поэтому при сборке важно соблюдать требования к соединению и не допускать загрязнения контактных поверхностей. После завершения монтажа параметры системы подтверждают измерением сопротивления заземления.

Какой вариант выбрать

Муфтовая система удобна там, где важна привычная разборная конструкция и визуальный контроль соединений. Безмуфтовая конструкция может быть удобнее при серийном монтаже, поскольку сокращает количество отдельных деталей и операций.

Выбор следует делать с учетом типа грунта, предполагаемой глубины, применяемого монтажного оборудования и требований конкретного проекта. Оценивать систему только по наличию или отсутствию муфты неправильно. Важнее качество материала, надежность соединений и способность стержней сохранять механические и электрические характеристики после заглубления.
