Привет, друзья! Сегодня разберём одну из тех деталей, без которых не обходится почти ни один вращающийся механизм, — шариковые подшипники. Они есть в стиральной машине, в велосипеде, в автомобиле и в огромном количестве промышленного оборудования. Казалось бы, простая штука: два кольца, шарики между ними… Но на деле разновидностей много, и выбор не такой уж очевидный. Давайте разбираться, какие бывают шариковые подшипники, чем они отличаются и как подобрать нужный вариант.

* В дополнение к материалу о подшипниках: https://www.sarbc.ru/link_articles/vnutri-vrascheniya-chto-opredelyaet-nadezhnost-podshipnikov.html

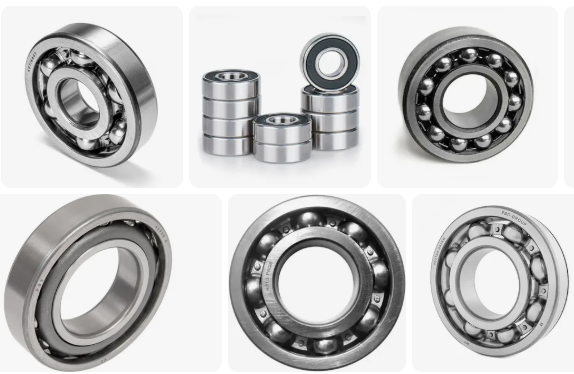

Какие бывают шариковые подшипники

Главное, что нужно понимать сразу: разные типы подшипников рассчитаны на разные нагрузки и условия работы. Вот самые распространённые варианты.

Радиальные однорядные — это, пожалуй, самый массовый тип. Внутри один ряд шариков, дорожки качения глубокие. Такой подшипник лучше всего справляется с радиальной нагрузкой (то есть той, что действует перпендикулярно оси вала). При этом он может выдержать и небольшую осевую нагрузку. А ещё он отлично работает на высоких скоростях. Поэтому его часто ставят в электродвигатели, вентиляторы, насосы — везде, где важна скорость и стабильная работа.

Радиальные двухрядные похожи на однорядные, но в них два ряда шариков. За счёт этого грузоподъёмность выше, а ещё такие подшипники лучше переносят небольшие перекосы вала. Правда, чаще всего их делают без уплотнений, то есть они не любят грязь и влагу. Их используют в редукторах, на конвейерах, в приводах — там, где нужна повышенная прочность и нет агрессивной среды.

Упорные подшипники созданы специально для осевой нагрузки — той, что действует вдоль оси вала. Радиальную нагрузку они почти не держат, зато отлично справляются с усилиями «вперёд-назад». Их можно встретить в насосах, компрессорах и станках — везде, где есть выраженное осевое усилие.

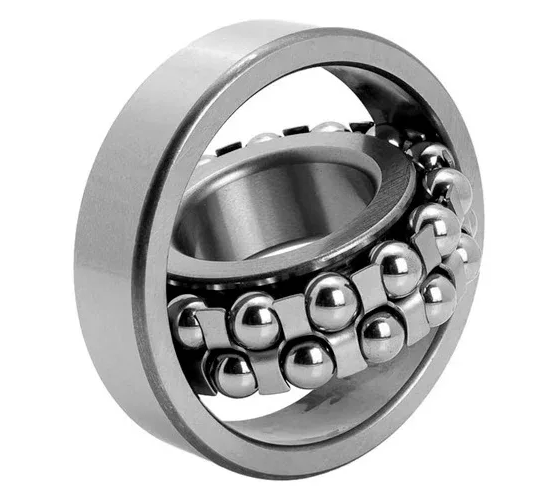

Самоустанавливающиеся (сферические) подшипники умеют компенсировать небольшие перекосы — обычно до 2–3 градусов. Секрет в конструкции: у внутреннего кольца два ряда шариков, а у наружного — сферическая дорожка качения. Это спасает узел от быстрого износа, если вал не идеально соосен. Такие подшипники любят ставить в вентиляторах, сельскохозяйственной технике и на конвейерах — там, где возможны динамические нагрузки и небольшие отклонения.

Радиально-упорные подшипники — универсалы: они держат и радиальную, и осевую нагрузку одновременно. Всё зависит от угла контакта дорожек: чем он больше, тем лучше подшипник справляется с осевыми усилиями. Часто их ставят парами на разных концах вала, чтобы сбалансировать нагрузки. Классический пример — коробки передач в автомобилях.

Есть ещё специальные исполнения: термостойкие, герметичные, для агрессивных сред или вакуума. Это уже варианты под особые условия, когда стандартных решений недостаточно.

На что смотреть при выборе

Если вы подбираете подшипник для ремонта или сборки, не стоит ориентироваться только на размер. Вот список параметров, которые реально влияют на долговечность и надёжность.

• Тип нагрузки. Сначала определите, какая нагрузка будет основной: радиальная, осевая или комбинированная. От этого напрямую зависит тип подшипника.
• Скорость вращения. У каждого типа есть свой «потолок» по оборотам. Если узел крутится очень быстро, лучше брать радиальные однорядные — они рассчитаны на высокие скорости.
• Размеры. Внутренний диаметр должен точно совпадать с валом, наружный — с посадочным местом в корпусе, а ширина влияет на устойчивость узла. Даже небольшая погрешность в посадке приводит к перегреву и ускоренному износу.
• Условия эксплуатации. Влажность, пыль, перепады температур, агрессивные среды — всё это важно. Для грязной или влажной среды лучше брать закрытые подшипники с уплотнениями. Для высоких температур — термостойкие варианты и подходящую смазку.
• Уплотнение и смазка. Закрытые подшипники уже идут со смазкой и защищены от пыли и влаги — это удобно, если нет возможности часто обслуживать узел. Открытые требуют регулярного ухода, зато лучше отводят тепло.
• Класс точности и зазоры. Для точных механизмов (например, шпинделей станков) нужны подшипники повышенного класса точности. Иногда важен и радиальный зазор: при высоких температурах может понадобиться увеличенный зазор, чтобы подшипник не заклинило.
• Ресурс. Ориентируйтесь на динамическую и статическую грузоподъёмность: это поможет прикинуть, сколько узел прослужит в ваших условиях.

Практические советы

Чтобы не промахнуться с выбором, держите в голове несколько простых правил:

• Если старый подшипник износился, а маркировки нет, снимите точные замеры: внутренний диаметр, наружный диаметр и ширину. По этим трём параметрам уже можно найти аналог в каталогах.
• При подборе аналога сравнивайте не только размеры, но и класс точности, грузоподъёмность, тип уплотнения и материал. Иначе новый подшипник может прослужить совсем недолго.
• После установки дайте узлу поработать на пониженной скорости — так смазка равномерно распределится по дорожкам и шарикам.
• Следите за признаками проблем: повышенный шум, вибрация и нагрев — это повод проверить подшипник и, возможно, заменить его до того, как узел выйдет из строя.

И ещё один момент: не стоит брать подшипник «с запасом» по грузоподъёмности, если это не оправдано остальными параметрами. Из‑за этого может вырасти трение, увеличится нагрев, и ресурс окажется даже меньше, чем у «обычного» варианта.

Теперь вы знаете, чем отличаются основные виды шариковых подшипников и на что обращать внимание при выборе. Если скажете, для какого именно узла вы ищете подшипник (например, для велосипеда, электродвигателя или самодельного станка), подскажу, какой тип подойдёт лучше всего.
